45#無縫鋼管理論計算公式：每米重量=(外徑-壁厚)*壁厚*0.02466

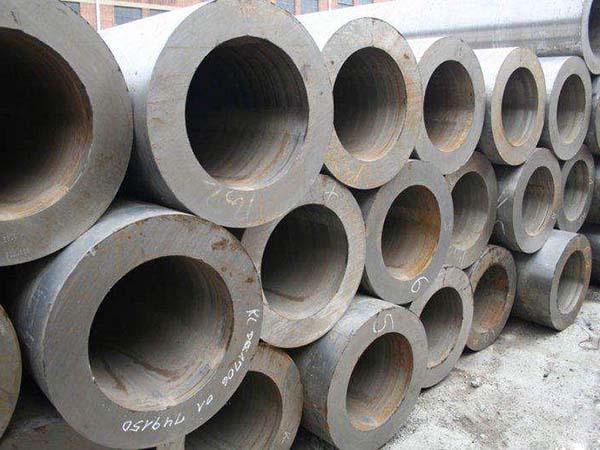

　　45#無縫鋼管屬鋼材中的一種材質，屬優質碳素結構鋼，大量的模具生產公司會用到，做模具鋼使用。45#材質無縫鋼管在我國鋼管業中具有 ，重要的地位。

　　標準：GB/T8162-2008 、GB/T8163-2008、 GB/T3087-2008、GB/T9948-2006、GB/T5310-2008

　　工藝流程：管坯——檢驗——剝皮——檢驗——加熱——穿孔——酸洗——修磨——潤滑風干——焊頭——冷拔——固溶處理——酸洗——酸洗鈍化——檢驗——冷軋——去油——切頭——風干——內拋光——外拋光——檢驗——標識——成品包裝

　　熱處理

　　推薦熱處理溫度：正火850，淬火840，回火600.

　　45號鋼為 優質碳素結構用鋼 ,硬度不高易切削加工,模具中常用來做模板,梢子,導柱等,但須熱處理 。

　　1. 45號鋼淬火后沒有回火之前，硬度大于HRC55(*高可達HRC62)為合格。

　　實際應用的*高硬度為HRC55(高頻淬火HRC58)。

　　2. 45號鋼不要采用滲碳淬火的熱處理工藝。

　　調質處理后零件具有良好的綜合機械性能，廣泛應用于各種重要的結構零件，特別是那些在交變負荷下工作的連桿、螺栓、齒輪及軸類等。但表面硬度較低，不耐磨。可用調質+表面淬火提高零件表面硬度。

　　滲碳處理一般用于表面耐磨、芯部耐沖擊的重載零件，其耐磨性比調質+表面淬火高。其表面含碳量0.8--1.2%，芯部一般在0.1--0.25%(特殊情況下采用0.35%)。經熱處理后，表面可以獲得很高的硬度(HRC58--62)，芯部硬度低，耐沖擊。

　　如果用45號鋼滲碳，淬火后芯部會出現硬脆的馬氏體，失去滲碳處理的優點?，F在采用滲碳工藝的材料，含碳量都不高，到0.30%芯部強度已經可以達到很高，應用上不多見。0.35%從來沒見過實例，只在教科書里有介紹?？梢圆捎谜{質+高頻表面淬火的工藝，耐磨性較滲碳略差。

　　GB/T699-1999標準規定的45鋼推薦熱處理制度為850℃正火、840℃淬火、600℃回火，達到的性能為屈服強度≥355MPa

　　GB/T699-1999標準規定45鋼抗拉強度為600MPa，屈服強度為355MPa，伸長率為16%，斷面收縮率為40%，沖擊功為39J
